Interpretación Mapas - Escalas - Sesión 1

ESCALAS

SESIÓN 1

Escala: Todos los mapas llevan una escala que refleja la relación entre el tamaño del terreno y el tamaño del mapa. Por lo tanto podemos decir que escala es la relación constante entre las distancias medidas en el plano y las correspondientes en el terreno.

Se distinguen dos tipos de escalas: gráfica y numérica. La escala numérica expresada por fracción. Para mayor comodidad su numerador es la unidad y el denominador el número que expresa cuántas veces mayor es el terreno que el plano considerado.

Ejemplo: E = 1:15.000 quiere decir que 1 cm. Equivale a 150 m. en el terreno.

La escala gráfica es la representación geométrica de una escala numérica.

1: 100; 1cm/ 100cm de la realidad.

Actividad 1: Si en 1cm de mapa hay 20.000 cm de terreno (escala 1: 20.000),¿ Qué distancia real deberíamos recorrer en un itinerario que en el mapa mide 28cm?

28 x 20.000 = 560000 cm = 5.600m = 5’6 km.

Actividad 2: Si en un mapa de escala, 1: 1.000.000, la ruta que debemos recorrer mide 12cm., ¿qué distancia real recorreremos?

120km.

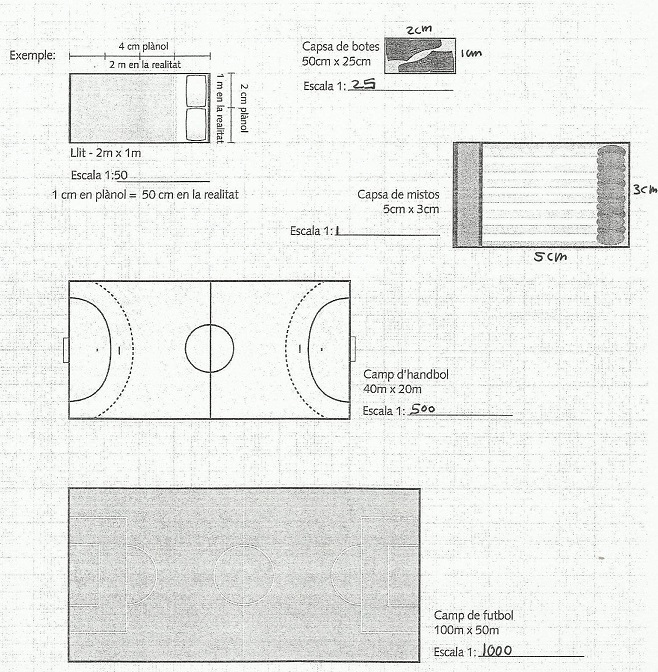

Actividad 3:

- Escala de la caja de botas (50cm x 25cm.):1: 25.

- Escala de cerillas (5cm x 3cm): 1: 1.

- Escala de Campo de hándbol (40m x 20m): 1: 500.

- Escala de Campo de fútbol (100m x 50m): 1: 1000.
